O reforço das regulamentações ambientais, incluindo EEDI, CII e EEXI, juntamente com os custos voláteis dos combustíveis, forçam os estaleiros comerciais e os arquitectos navais a extrair cada fracção de um por cento da eficiência hidrodinâmica de novas construções e remodelações. Hélices fundidas padrão de grandes catálogos de estoque muitas vezes não conseguem corresponder ao campo de esteira específico de formas de casco especializadas. Depender de propulsão pronta para uso freqüentemente resulta em arrasto parasita, cavitação destrutiva, vibração estrutural e comprometimento da economia de combustível.
Para atender às demandas marítimas modernas, são necessárias soluções de propulsão personalizadas. Este guia fornece uma estrutura técnica para os estaleiros avaliarem a propulsão marítima personalizada, avaliarem os parceiros de fabricação e mitigarem os riscos de implementação durante a instalação e os testes no mar.
Alinhamento de desempenho: Projetos personalizados utilizam Dinâmica de Fluidos Computacional (CFD) avançada e código hidrodinâmico proprietário para combinar a hélice com a curva de torque específica do motor da embarcação (incluindo motores elétricos/híbridos de torque instantâneo), relação de transmissão e campo de esteira do casco.
Integridade material e estrutural: A escolha entre processos de fabricação fundidos e forjados e a seleção da liga correta (por exemplo, Níquel-Alumínio-Bronze versus Aço Inoxidável Duplex) determinam os custos de manutenção do ciclo de vida, a resistência mecânica e a resistência à corrosão galvânica.
Verificação do fornecedor: Um fabricante confiável de hélices marítimas deve demonstrar conformidade verificável com os padrões de tolerância ISO 484 (Classe S/Classe I) e possuir capacidades internas para as principais certificações da Sociedade de Classe (ABS, DNV, Lloyd"s Register).
Precisão de instalação: Protocolos de instalação adequados em nível de pátio - incluindo ajuste azul preciso para correspondência cônica do eixo e sequência de torque correta para a regra "Big Nut / Little Nut" - são essenciais para obter os benefícios de engenharia de uma hélice de navio personalizada.

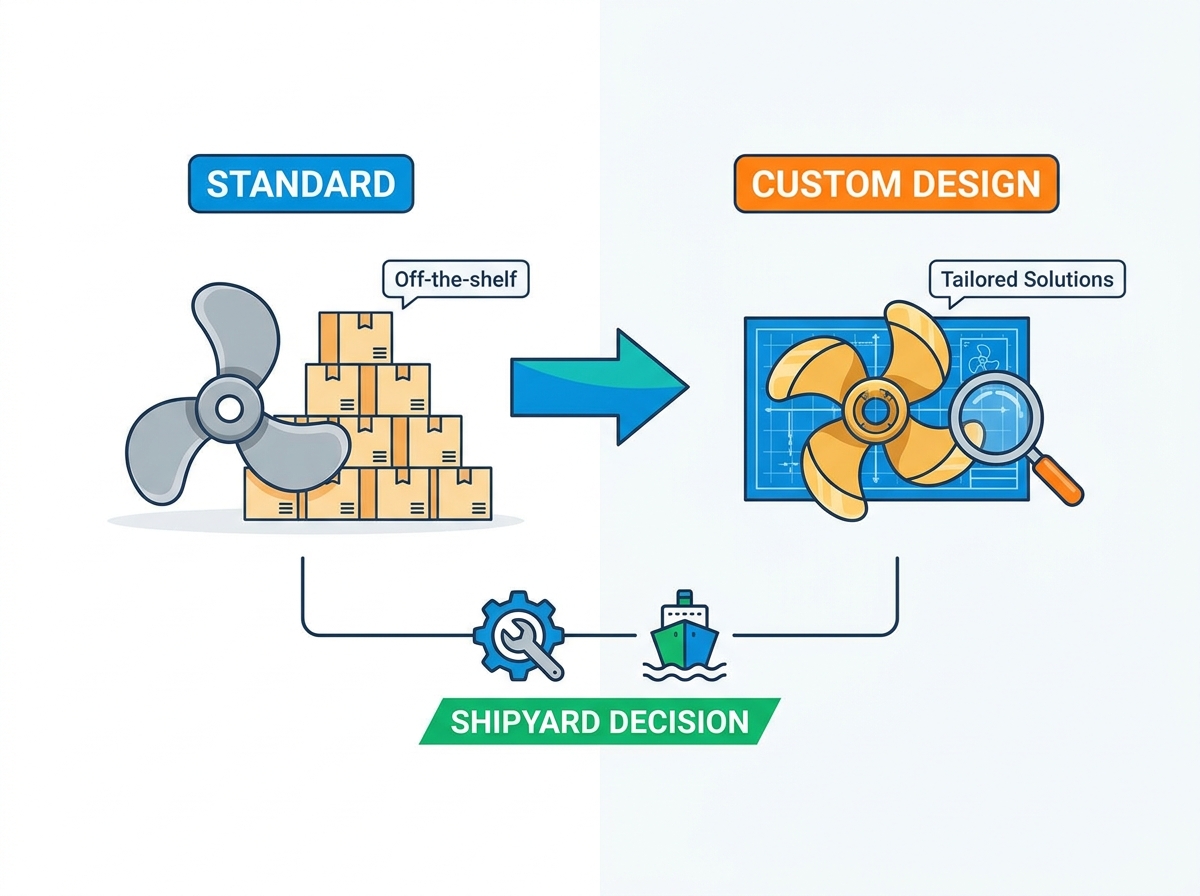

Os catálogos padrão dos fabricantes apresentam centenas de SKUs pré-concebidos, criando a ilusão de uma cobertura abrangente. Essas opções prontas para uso são projetadas para formatos de casco generalizados operando em condições idealizadas. Eles não podem levar em conta o fluxo localizado da camada limite e a não uniformidade do campo de esteira específica de uma embarcação única. A especificação de hélices marítimas personalizadas garante que a geometria da pá seja matematicamente compatível com o perfil hidrodinâmico exato do casco, eliminando as ineficiências inerentes aos projetos produzidos em massa.
Hélices padrão tornam-se um passivo operacional quando aplicadas a embarcações comerciais especializadas. Rebocadores, traineiras e navios de pesquisa apresentam geometrias de casco exclusivas que interrompem fortemente o fluxo de água antes que ela alcance o disco da hélice. Os navios de pesquisa exigem um gerenciamento rigoroso de assinatura acústica para mitigar ruído, vibração e aspereza (NVH) que interferem no equipamento de sonar. As embarcações em transição para sistemas de propulsão elétricos ou híbridos apresentam um desafio único. Esses trens de força oferecem curvas de torque planas e instantâneas. A aplicação de torque instantâneo a uma hélice padrão causa aeração imediata, graves problemas de carregamento da pá e cavitação. É necessária uma geometria personalizada da lâmina para absorver e traduzir suavemente essa força rotacional instantânea em impulso para frente.
Os estaleiros devem estabelecer métricas de referência rigorosas para justificar a engenharia personalizada. Os critérios de sucesso devem incluir reduções percentuais direcionadas no consumo de combustível, adesão aos limites de vibração específicos descritos na ISO 20283-5 e requisitos exatos de tração ou velocidade máxima. A engenharia personalizada exige prazos de entrega estendidos e coordenação inicial do projeto. Essa coordenação inicial gera economias operacionais de longo prazo, redução significativa do desgaste do sistema de transmissão e vantagens distintas de conformidade de emissões para o operador da embarcação.
Recurso | Hélice de estoque padrão | Hélice de engenharia personalizada |
|---|---|---|
Adaptação de Wake Field | Genérico, assume fluxo uniforme | Totalmente mapeado via CFD para casco específico |
Risco de Cavitação | Alto em cascos especializados | Minimizado através de inclinação e inclinação variáveis |
Vibração (NVH) | Muitas vezes requer ajuste pós-instalação | Projetado para atender aos limites da ISO 20283-5 |
Tempo de espera | Curto (pronto para uso) | Estendido (requer engenharia e fundição) |
Ganho de eficiência | Linha de base | Otimizado para RPM e rascunho específicos |
A decisão de abandonar as opções do catálogo requer uma compreensão clara do perfil operacional da embarcação. Um rebocador portuário operando principalmente em baixas velocidades com altos requisitos de tração de amarração precisa de uma proporção de área de pá muito diferente de uma balsa rápida, priorizando velocidade máxima e eficiência de combustível. Uma hélice de navio personalizada aborda esses parâmetros operacionais exatos, garantindo que o motor opere dentro de sua curva de carga ideal, sem sobrecarregar ou acelerar demais.
Um profissional de projeto de hélices serviço depende de código hidrodinâmico proprietário juntamente com software avançado de Dinâmica de Fluidos Computacional (CFD). Analisar a distribuição da velocidade da água que entra no disco da hélice é uma etapa obrigatória na fase de projeto. A água não flui uniformemente na hélice; o casco cria áreas de alta e baixa velocidade. Ao mapear esse campo de esteira, os engenheiros projetam seções de pá que acomodam essas variações, evitando a cavitação localizada na raiz da pá e minimizando os pulsos de pressão contra o casco.
A otimização da geometria envolve a manipulação de múltiplas variáveis simultaneamente. Os engenheiros ajustam o diâmetro, o passo variável (a mudança do ângulo de ataque ao longo da extensão da lâmina, da raiz à ponta), a contagem da lâmina, a inclinação, a inclinação e a proporção da área da lâmina (BAR). O aumento da inclinação atrasa a entrada da lâmina nas áreas de maior densidade do campo de esteira, reduzindo significativamente a vibração. O ajuste da BAR equilibra o empuxo gerado em relação à carga do motor, garantindo que o motor atinja sua rotação nominal máxima sem sobrecarga.

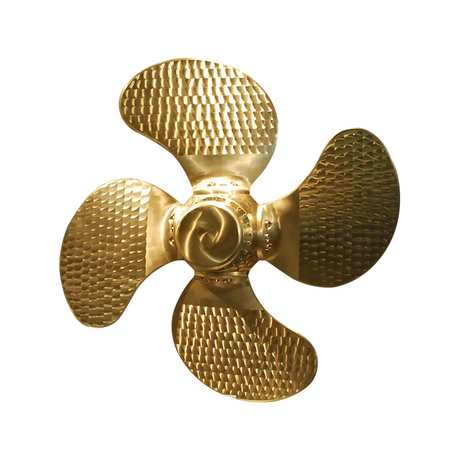

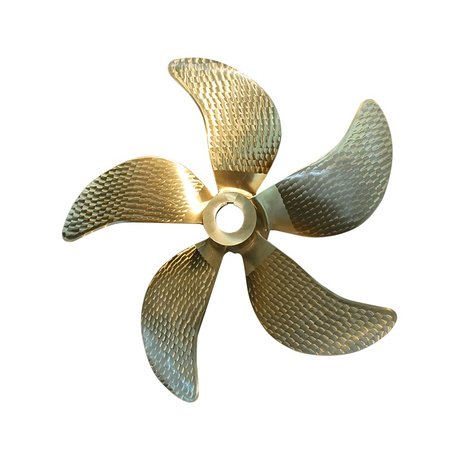

Durante a fase de projeto, os estaleiros avaliam o perfil operacional para escolher entre um sistema de passo controlável e uma hélice de passo fixo altamente otimizada . Um sistema de passo fixo oferece menor complexidade mecânica, requisitos de manutenção reduzidos e eficiência hidrodinâmica máxima em um calado de projeto e RPM específicos. Um sistema de inclinação controlável proporciona flexibilidade operacional em diversos perfis de reboque e trânsito, permitindo que a embarcação mantenha a eficiência do motor em diferentes velocidades, embora exija maior investimento de capital e manutenção hidráulica complexa.
A fase de engenharia também deve levar em conta a interação entre a hélice e o leme. O turbilhonamento gerado pela hélice afeta diretamente a autoridade do leme e a eficiência da direção. Projetos personalizados geralmente incorporam ângulos de inclinação específicos para otimizar a distância entre o bordo de fuga da pá e o bordo de ataque do leme, melhorando a manobrabilidade e reduzindo a turbulência.
A integridade estrutural de uma hélice é ditada pelo seu processo de fabricação. Avaliar as diferenças entre fundição e forjamento é fundamental. Hélices de navios forjadas proporcionam refinamento de grão superior e maior resistência à tração em comparação com hélices tradicionais fundidas em areia. Essa maior resistência permite que os engenheiros projetem perfis de lâminas mais finos, o que reduz a inércia rotacional, melhora a capacidade de resposta do motor e diminui o arrasto. Geometrias complexas geralmente exigem técnicas avançadas de fundição seguidas de tratamentos térmicos rigorosos.
Um fabricante competente de hélices marítimas deve possuir profundo conhecimento metalúrgico. A escolha da liga impacta diretamente no ciclo de vida de manutenção da embarcação. O Bronze Manganês serve como opção padrão, mas carece de durabilidade a longo prazo em ambientes agressivos. Níquel-Alumínio-Bronze (NiAlBz) é o padrão da indústria para aplicações comerciais, oferecendo resistência à tração excepcional, resistência superior à erosão por cavitação e excelente capacidade de reparo da solda. Para embarcações de classe de gelo ou que operam em ambientes altamente abrasivos, o Aço Inoxidável Duplex oferece máxima durabilidade e resistência ao impacto.
Tipo de liga | Resistência à tracção | Resistência à corrosão | Melhor Aplicação |
|---|---|---|---|
Bronze Manganês | Moderado | Justo | Comercial leve, água doce |
Níquel-Alumínio-Bronze | Alto | Excelente | Uso comercial pesado, água salgada, uso industrial padrão |
Aço Inoxidável Duplex | Muito alto | Superior | Classe de gelo, ambientes abrasivos, zonas de alto impacto |
Os requisitos modernos de desempenho tornam o desbaste manual insuficiente. Alcançar a geometria precisa ditada pelo CFD requer usinagem CNC multieixos (5 eixos). Esta tecnologia garante que o produto acabado atenda às tolerâncias ISO 484/1 (para hélices acima de 2,5 m) e ISO 484/2 (para hélices abaixo de 2,5 m) Classe S (Precisão Muito Alta) ou Classe I (Precisão Alta). Desvios de até um milímetro no passo ou na espessura da seção da lâmina induzem vibração e reduzem a eficiência.
Um confiável de hélices para estaleiros fornecedor lida com todas as principais aprovações da sociedade classificadora internamente. Isso inclui a coordenação de testes de materiais físicos, como testes de tração e impacto do vazamento real, e a realização de testes não destrutivos (NDT), incluindo inspeções de corante penetrante e ultrassônicas. A navegação nas inspeções de topógrafos para DNV, ABS, RINA, Bureau Veritas ou Lloyd's Register garante que o sistema de propulsão atenda a todos os padrões internacionais de segurança e seguros.
O projeto hidrodinâmico mais avançado pode ser comprometido por uma instalação inadequada no nível do pátio. A integração do eixo e a correspondência cônica apresentam riscos significativos. O mau ajuste do cubo ao eixo leva a desgaste, concentração de tensão na chaveta e eventual falha do eixo. O estaleiro é responsável por realizar uma rigorosa verificação de “blue-fitting”. Isso envolve a aplicação de corante Azul da Prússia no cone do eixo, montagem da hélice e remoção dela para inspecionar o padrão de contato. É necessária uma área de contato mínima de 70-80%, distribuída uniformemente, antes da montagem final.
Proteger a hélice para evitar movimento axial requer adesão estrita aos protocolos mecânicos, especificamente a regra “Big Nut / Little Nut”. O sequenciamento mecânico incorreto leva a problemas de acoplamento de roscas e perda catastrófica da hélice quando a embarcação recua. O protocolo de instalação oficial determina:
Limpe completamente o cone do eixo e o furo da hélice com um solvente aprovado para remover toda a graxa e detritos.
Aplique corante Azul da Prússia no cone do eixo e realize a verificação de encaixe, garantindo a área de contato necessária de 70-80%.
Instale a hélice no eixo sem a chaveta para verificar a distância de avanço até o cone.
Instale a chaveta, garantindo a folga adequada na parte superior do rasgo de chaveta para evitar que o cubo fique na chaveta em vez de no cone.
Instale primeiro a porca fina (pequena). Aperte-o com uma especificação parcial, normalmente 30-50% do torque total. Esta ação puxa e assenta totalmente a hélice no cone do eixo.
Instale a porca grossa (grande) atrás da porca fina. Aperte a porca grossa até 100% da especificação completa de engenharia. Isso transfere a carga de tensão primária para a porca grossa, utilizando a porca fina como uma contraporca de travamento para serviço pesado.
Prenda o conjunto com o mecanismo de travamento apropriado, como uma cupilha ou placa de travamento, dependendo do projeto do eixo.
A validação do teste no mar é a etapa final para mitigar o risco de implementação. Os estaleiros coletam pontos de dados físicos e digitais específicos para verificar o design personalizado. Isso inclui o monitoramento das temperaturas dos gases de escape (EGT) e das porcentagens de carga do motor em toda a curva de RPM para garantir que o motor não esteja sobrecarregado. Análises de torção e vibração do casco devem ser realizadas para verificar a conformidade com os padrões ISO. A verificação da velocidade de operação em relação à curva potência-velocidade preditiva do projeto confirma a eficiência hidrodinâmica da instalação.
A aquisição de propulsão personalizada requer um gerenciamento preciso do cronograma. Os prazos de fabricação personalizados variam de 12 a 24 semanas, dependendo da complexidade da fundição, da necessidade de novos padrões e da disponibilidade dos topógrafos da Sociedade de Classe. Os estaleiros integram o serviço de projeto durante as fases iniciais de arquitetura naval e otimização da forma do casco para evitar atrasos na data de lançamento da embarcação.
Avaliar fornecedores exige olhar além da disponibilidade de catálogo padrão. Os estaleiros avaliam a capacidade de engenharia do fornecedor, especificamente sua proficiência com projetos adaptados à esteira e CFD. A capacidade da fundição é verificada para garantir que eles possam derramar a liga necessária e lidar com as dimensões físicas da hélice. Um histórico comprovado de gerenciamento de certificações Class Society e fornecimento de tolerâncias ISO Classe S ou Classe I por meio de usinagem CNC de 5 eixos não é negociável para aplicações em embarcações comerciais.
A comunicação entre a equipe de engenharia do estaleiro e os hidrodinamicistas do fabricante deve permanecer aberta durante todo o processo de construção. Quaisquer alterações na distribuição de peso da embarcação, nos apêndices do casco ou nas especificações do motor devem ser comunicadas imediatamente, pois essas alterações impactam diretamente a geometria necessária da hélice.
Os estaleiros devem solicitar relatórios de inspeção detalhados ao fabricante antes do envio. Esses relatórios devem incluir as medições finais do passo em vários raios, certificados de balanceamento dinâmico e os resultados de todos os testes não destrutivos. A revisão desta documentação antes da chegada da hélice ao estaleiro evita atrasos na instalação e garante que o produto entregue atenda às especificações de engenharia.
O manuseio e armazenamento adequados na chegada ao estaleiro são igualmente importantes. As hélices devem ser armazenadas em blocos de madeira para evitar danos às bordas das pás e mantidas cobertas para proteger o furo usinado de detritos e umidade. O içamento só deve ser realizado com tiras de náilon aprovadas posicionadas ao redor do cubo, nunca pelas lâminas, para evitar a indução de fraturas por estresse ou alteração do passo.
Ao tratar a aquisição e instalação de propulsão personalizada como um projeto de engenharia altamente integrado, em vez de uma simples compra de peças, os estaleiros garantem que a embarcação final atenda às suas metas de desempenho e aos requisitos regulamentares.
A integração de sistemas de propulsão personalizados exige uma abordagem rigorosa ao controle de qualidade em todas as etapas, desde a análise CFD inicial até a sequência final de torque na rampa de lançamento. Os estaleiros que dominam esse processo entregam embarcações com capacidade operacional superior, menor consumo de combustível e perfis de manutenção reduzidos.
Compile os planos de linhas da embarcação, as curvas de potência do motor e as relações da caixa de câmbio para estabelecer uma linha de base para os requisitos de propulsão.
Inicie uma consulta preliminar de projeto com um fabricante especializado para analisar o campo de esteira específico do casco.
Estabeleça protocolos rigorosos em nível de pátio para ajuste azul e sequenciamento de torque antes da chegada do equipamento de propulsão.
Defina critérios de sucesso claros e mensuráveis para testes no mar, incluindo limites EGT específicos, limites de vibração e validação de velocidade-potência.
R: Os prazos de fabricação realistas variam de 8 a 24 semanas. Esta duração depende muito do diâmetro da hélice, se novos padrões de fundição devem ser fabricados, tempos específicos de resfriamento da liga, cronogramas de usinagem CNC e a disponibilidade de inspetores da Sociedade de Classe para inspeções obrigatórias de materiais e END.
R: O diâmetro é o dobro da distância do centro do cubo até a ponta mais externa da lâmina. O passo é definido como a distância teórica à frente que a hélice percorre em uma rotação completa de 360 graus através de um meio sólido. Projetos personalizados utilizam passo variável, alterando o ângulo de ataque ao longo do raio da lâmina.
R: Níquel-Alumínio-Bronze (NiAlBz) é a principal escolha para aplicações comerciais. Ele fornece uma relação resistência-peso superior, excelente resistência à erosão por cavitação e propriedades antiincrustantes inerentes. Para ambientes extremos, como quebra de gelo, o Aço Inoxidável Duplex é especificado por sua alta resistência ao impacto.
R: Os engenheiros utilizam princípios de projeto adaptados à esteira, analisando o fluxo de água no disco da hélice. Ao aplicar modificações específicas de inclinação e inclinação e descarregar as pontas das lâminas, eles garantem que as lâminas entrem suavemente na coluna de água. Isto equilibra a distribuição de pressão, mitigando a cavitação localizada e os pulsos de pressão do casco.
R: A ISO 484 define padrões internacionais para precisão de fabricação. Para desempenho personalizado e eficiência máxima, as hélices devem atender à Classe S (Precisão Muito Alta) ou Classe I (Precisão Alta). Hélices padrão prontas para uso geralmente atendem apenas à Classe II ou Classe III, permitindo desvios que induzem vibração.
R: O padrão mecânico exige a instalação da porca fina (pequena) primeiro para puxar e colocar a hélice no cone, com torque de acordo com uma especificação parcial (30-50%). A porca grossa (grande) é instalada em segundo lugar e apertada até 100% da capacidade. Isso garante que a porca grossa suporte a carga axial primária.
