A seleção de um sistema de propulsão de navio é uma decisão fundamental de engenharia que determina o consumo de combustível, a capacidade de manobra e as despesas de manutenção durante a vida útil de uma embarcação. Especificar a arquitetura de hélice errada para o perfil operacional de uma embarcação resulta em estresse mecânico crônico, capacidade de manobra comprometida e perdas financeiras significativas devido ao desperdício de combustível e tempo de inatividade excessivo. Os engenheiros navais e os arquitetos navais devem avaliar as linhas do casco, os campos de esteira e os perfis operacionais para combinar a planta de propulsão com o tipo de hélice correto. Este guia fornece uma comparação objetiva e focada na engenharia entre sistemas de passo fixo e controlável, avaliando a eficiência hidrodinâmica, a complexidade mecânica e o risco operacional para determinar o ajuste ideal para aplicações comerciais específicas.
Eficiência básica: Uma hélice de passo fixo oferece eficiência hidrodinâmica máxima em velocidade e carga de projeto únicas e específicas, tornando-a a escolha ideal para rotas de longo curso em estado estacionário.
Flexibilidade Operacional: Hélices de passo controlável permitem o ajuste contínuo dos ângulos das pás, otimizando a carga do motor em velocidades altamente variáveis e permitindo rápida reversão do empuxo sem parar o motor principal ou alterar a velocidade de rotação do motor.
Risco Operacional: A decisão depende do equilíbrio entre despesas de capital inicial (CAPEX) e complexidade de manutenção. Os FPPs oferecem alta confiabilidade e custos iniciais mais baixos, enquanto os CPPs justificam seu maior CAPEX e demandas de manutenção por meio de economia de combustível e capacidade operacional em perfis de carga variável.

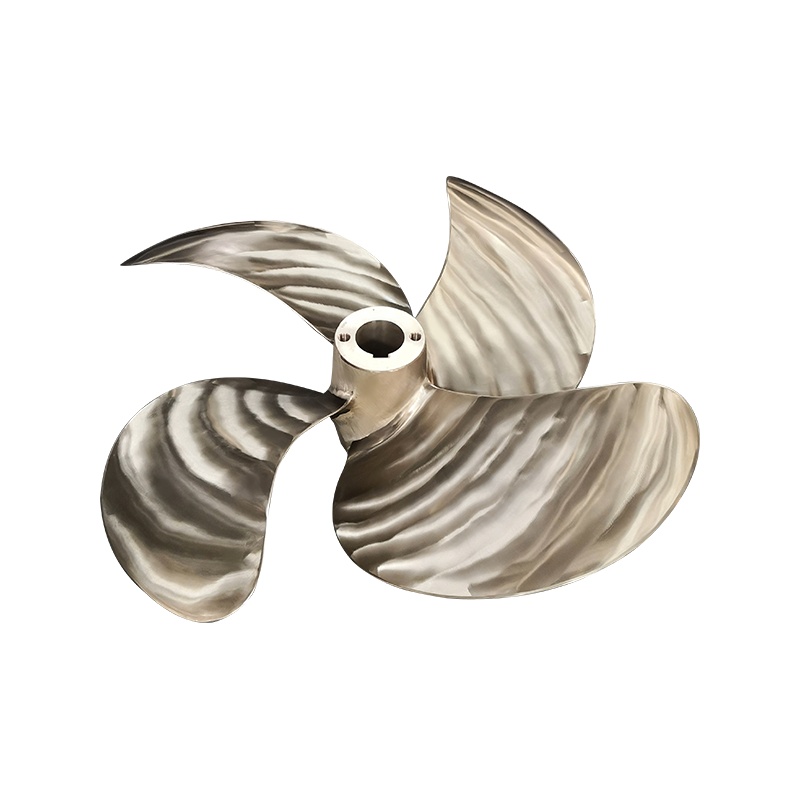

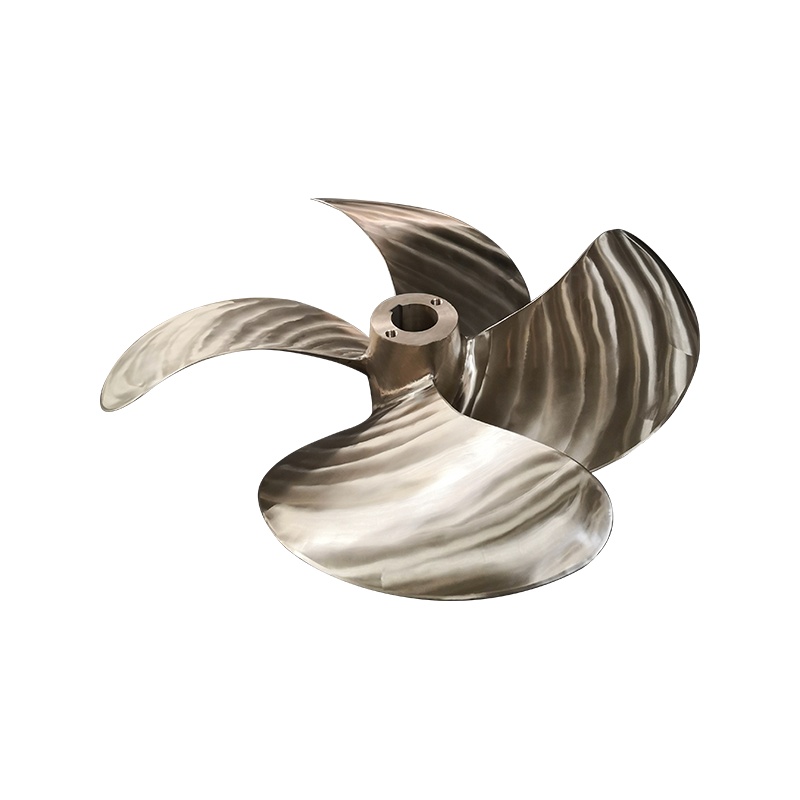

Uma hélice de passo fixo depende de uma construção de molde único. As fundições normalmente despejam esses componentes maciços em bronze Ni-Al ou ligas de aço inoxidável, garantindo que as lâminas permaneçam permanentemente fixadas ao cubo central. Os engenheiros otimizam o ângulo de inclinação para uma RPM e potência específicas, conhecidas como ponto de projeto. Para alterar o empuxo, a ponte deve alterar diretamente a velocidade de rotação do eixo. Isto cria um perfil operacional rígido onde a hélice atinge a eficiência máxima em apenas uma RPM específica com uma quantidade exata de potência. Qualquer desvio deste ponto de projeto resulta em penalidades imediatas no desempenho aerodinâmico e hidrodinâmico, aumentando o consumo de combustível e induzindo vibrações.
A reversão de uma embarcação equipada com um FPP requer uma sequência específica e demorada. O movimento à ré exige a parada completa do enorme eixo da hélice. A tripulação deve então reverter a rotação do próprio motor principal usando ar de partida. Isto introduz atrasos operacionais e estresse térmico significativo nos componentes do motor. Durante manobras apertadas, esta constante parada e partida do motor principal esgota rapidamente os reservatórios de ar de partida, limitando o número de movimentos do motor que uma embarcação pode executar em um curto período.
O processo de fabricação dessas hélices envolve usinagem CNC precisa das superfícies das pás para corresponder aos modelos hidrodinâmicos teóricos. O design sólido do cubo permite uma relação menor entre o cubo e o diâmetro, o que minimiza o arrasto e maximiza a área ativa de produção de empuxo das pás. Esta simplicidade estrutural se traduz em imensa resistência física, permitindo que os FPPs suportem melhor impactos severos de gelo e detritos do que cubos mecânicos complexos.
Uma hélice de passo controlável utiliza um mecanismo de cubo altamente complexo. A cavidade interna contém cilindros hidráulicos, hastes de pistão e ligações mecânicas projetadas para girar lâminas individuais em suas portas de transporte. O sistema opera a uma rotação constante do motor enquanto varia continuamente o ângulo de inclinação da pá para controlar a magnitude e a direção do empuxo. Isto permite mudanças instantâneas no impulso sem alterar a velocidade do motor, proporcionando uma capacidade de resposta excepcional durante manobras críticas.
A faixa de inclinação vai desde totalmente à frente (inclinação positiva) até inclinação zero (impulso neutro) e totalmente à ré (inclinação negativa). No estado de inclinação zero, o eixo gira em sua rotação nominal, mas as lâminas cortam a água sem gerar movimento para frente ou para trás. O mecanismo de reversão atinge o impulso à ré simplesmente girando as pás além do eixo neutro. Isso elimina completamente a necessidade de parar, reverter ou reiniciar o motor principal, preservando o ar de partida e reduzindo os ciclos térmicos nas camisas e cabeçotes dos cilindros.
Unidades de energia hidráulica localizadas dentro da embarcação fornecem óleo de alta pressão através de uma caixa de distribuição de óleo (caixa OD) montada na linha do eixo. Este óleo viaja através de um furo oco no eixo da hélice para acionar o servo pistão dentro do cubo. A precisão necessária para usinar esses componentes internos do cubo é extrema, pois eles devem suportar enormes forças centrífugas e momentos de flexão, mantendo ao mesmo tempo uma integridade absoluta à prova d"água contra a entrada de água do mar.
Ao analisar a eficiência da hélice de passo fixo , os dados mostram desempenho superior no ponto específico do projeto. A menor relação entre o cubo e o diâmetro e a geometria otimizada da raiz da lâmina reduzem o arrasto parasita. A eficiência do CPP cai ligeiramente (normalmente de 2% a 4%) na carga máxima de projeto devido ao cubo maior e indutor de arrasto necessário para alojar os mecanismos hidráulicos. No entanto, a eficiência do CPP permanece significativamente maior durante condições fora do projeto, como cargas parciais, condições climáticas adversas ou operações de reboque, onde o passo pode ser ajustado para corresponder à curva de resistência exata do casco.
A otimização da carga do motor difere drasticamente entre os dois sistemas. Um CPP permite que o motor principal funcione continuamente em sua taxa ideal de consumo específico de óleo combustível (SFOC) e RPM constante. O sistema de automação ajusta o passo para absorver a potência exata que o motor produz de forma mais eficiente. Por outro lado, um FPP força o motor a sair de sua curva operacional ideal durante o cozimento lento. Operar um grande motor de dois tempos em baixas rotações leva à combustão incompleta, acúmulo de fuligem de carbono no economizador de gases de escape e aumento do desgaste do cilindro.
A operação de RPM constante de um sistema CPP permite a utilização contínua de geradores de eixo de tomada de força (PTO). O motor principal aciona o gerador a uma frequência constante, fornecendo energia elétrica barata à rede do navio. Esta configuração elimina a necessidade de operar geradores auxiliares a diesel durante as passagens marítimas. A implementação de uma PTO em um sistema FPP de RPM variável requer conversores de frequência caros e complexos para estabilizar a saída elétrica, tornando-a altamente ineficiente e propensa a falhas eletrônicas.
Uma comparação detalhada de FPP e CPP revela fortes contrastes no manuseio de embarcações. Os CPPs fornecem distâncias de parada em caso de colisão muito superiores. A ponte pode reverter totalmente o passo da pá em segundos, sem atrasos na reinicialização do motor, gerando impulso máximo à ré imediatamente. Esta capacidade protege a embarcação contra colisões iminentes e é um requisito obrigatório para embarcações que operam em vias navegáveis congestionadas ou instalações offshore.
Os CPPs são excelentes em microajustes para acoplamento e são essenciais para integração com sistemas de Posicionamento Dinâmico (DP). O computador DP pode comandar mudanças mínimas de inclinação para manter a embarcação exatamente na posição contra vento, ondas e corrente. Os FPPs lutam com manobras sustentadas em baixa velocidade devido aos limites mínimos de RPM de marcha lenta do motor. Para manter uma velocidade inferior ao impulso de RPM de marcha lenta, a tripulação deve engatar e desengatar repetidamente o motor, causando desgaste severo nos discos da embreagem e na caixa de câmbio.
O estado ocioso de impulso zero oferece uma enorme vantagem tática. Uma embarcação equipada com CPP pode permanecer completamente estacionária na água com o motor principal e o eixo da hélice girando em plena prontidão operacional. Quando o piloto ordena movimento à frente ou à ré, a resposta de empuxo é instantânea. Isso elimina o tempo de atraso associado à partida de um motor e à aceleração de uma linha de eixo pesada a partir de uma parada total.
A confiabilidade do FPP decorre de sua simplicidade. O mínimo de peças móveis resulta em uma taxa de falhas mecânicas quase nula no cubo. As inspeções em doca seca são simples, envolvendo limpeza básica, polimento até uma rugosidade de superfície específica e pequenas cavitações ou reparos de bordas usando procedimentos de soldagem aprovados. A inspeção da vedação do eixo e as medições de folga completam o escopo de manutenção padrão, mantendo os cronogramas de docagem curtos e previsíveis.
As vulnerabilidades do CPP centram-se na sua alta dependência de sistemas hidráulicos, distribuidores rotativos de alta pressão e vedações internas do cubo. Os O-rings dinâmicos e as vedações labiais devem evitar que o óleo hidráulico pressurizado vaze para o oceano e, ao mesmo tempo, impedir que a água do mar pressurizada entre no cubo. O aumento do risco de vazamento de fluido hidráulico representa um grave risco ambiental. Revisões complexas durante a docagem programada exigem técnicos especializados para desmontar o cubo, substituir todas as vedações e calibrar as ligações de feedback.
A substituição da lâmina oferece uma vantagem distinta para sistemas CPP. Se uma pá FPP sofrer danos graves causados por um objeto submerso, o estaleiro geralmente deve substituir a hélice inteira ou executar procedimentos extensos e dispendiosos de soldagem in-situ e de alívio de tensão. Com um CPP, os técnicos podem desaparafusar lâminas danificadas individuais de suas portas de transporte e instalar peças sobressalentes enquanto a embarcação está flutuando ou durante uma breve doca seca, sem descartar todo o dispendioso conjunto do cubo.
Métrica Operacional | Hélice de Passo Fixo (FPP) | Hélice de passo controlável (CPP) |
|---|---|---|
Eficiência hidrodinâmica máxima | Mais alto no ponto de projeto específico (hub menor) | Ligeiramente mais baixo no pico (maior arrasto do cubo) |
Eficiência fora do projeto | Ruim (motor forçado a sair da curva ideal) | Excelente (o tom se ajusta à carga) |
Mecanismo de reversão | Pare o eixo, inverta a rotação do motor principal | Inversão do passo da lâmina instantaneamente (RPM constante) |
Desempenho de parada acidental | Lento (atrasado pela sequência de reinicialização do motor) | Rápido (geração de impulso imediato à popa) |
Controle de baixa velocidade | Ruim (limitado pela rotação mínima de marcha lenta do motor) | Excelente (ajuste de pitch infinito para zero) |
Complexidade de manutenção | Baixo (fundido sólido, sem peças móveis internas) | Alto (hidráulica, vedações, ligações mecânicas) |
Substituição da lâmina | Requer substituição completa ou soldagem importante | Lâminas individuais desparafusadas e substituídas |
Os FPPs dominam as aplicações em águas profundas de hélices para embarcações comerciais . Os arquitetos navais os especificam para Very Large Crude Carriers (VLCCs), graneleiros e navios porta-contêineres ultragrandes. Estas embarcações operam sob um conjunto específico de critérios de sucesso caracterizados por trânsitos previsíveis e de longa duração a velocidades de serviço constantes. Eles executam manobras mínimas porto a porto, contando com rebocadores portuários para as fases finais de atracação.
O perfil operacional de um VLCC envolve carregar carga, acelerar a uma velocidade de serviço de 14 a 15 nós e manter essa velocidade exata e carga do motor por semanas em mar aberto. O FPP é projetado sob medida para esta curva exata de calado, velocidade e resistência. A ausência de mecânica interna no cubo garante que a hélice sobreviverá aos 25 anos de vida útil da embarcação com nada mais do que polimento de rotina. A economia de combustível obtida com a maior eficiência de pico ao longo de milhares de milhas náuticas supera em muito quaisquer desvantagens de manobra no porto.
Os CPPs são obrigatórios para embarcações com perfis operacionais altamente dinâmicos. As aplicações alvo incluem rebocadores, embarcações de abastecimento offshore (OSVs), balsas de passageiros, quebra-gelos, embarcações navais e modernos navios de carga multifuncionais de médio a grande porte, como embarcações Ro-Ro. Esses navios exigem manobras portuárias independentes, sem assistência de rebocadores, para manter horários comerciais apertados.
Os critérios de sucesso para essas embarcações envolvem alta manobrabilidade, transições frequentes para frente e para trás e requisitos variáveis de tração de amarração. Um rebocador de manuseio de âncoras, por exemplo, precisa de empuxo máximo em velocidade zero ao puxar uma plataforma, mas também requer velocidades de trânsito eficientes ao retornar ao porto. O CPP permite que o operador nivele a inclinação para máxima tração do poste de amarração e, em seguida, aumente a inclinação para trânsito em alta velocidade, tudo isso enquanto mantém os motores principais funcionando em sua classificação contínua máxima (MCR). A integração de geradores de eixo de tomada de força também é crítica para balsas de passageiros, que possuem enormes cargas elétricas hoteleiras que podem ser alimentadas de forma eficiente pelos motores principais por meio da operação de RPM constante do CPP.
Os sistemas CPP exigem integração complexa com reguladores de motor, sistemas de automação e controles de ponte. A curva do combinador – a relação programada entre as RPM do motor e o passo da hélice – deve ser perfeitamente ajustada durante os testes no mar. Se o sistema de automação comandar muita inclinação antes que os turbocompressores do motor possam fornecer ar suficiente, o motor irá sobrecarregar, causando altas temperaturas de exaustão e possíveis condições de blackout.
Os estaleiros devem garantir uma comunicação perfeita entre o bloco de controle hidráulico de inclinação e o sistema eletrônico de controle de propulsão. Qualquer latência ou falha de sinal pode levar a um comportamento errático de inclinação, comprometendo a segurança da embarcação durante fases críticas de manobra. A redundância é crítica; as sociedades de classificação exigem alavancas de controle de backup sem acompanhamento (NFU) na ponte e válvulas de controle manual local na sala de máquinas para contornar falhas eletrônicas.
Configurações de inclinação fora do projeto em CPPs podem induzir cavitação severa. Quando o passo é reduzido significativamente a partir do ponto de projeto, mantendo altas RPM, o ângulo de ataque da pá em relação ao fluxo de água torna-se extremo. Isto cria zonas de baixa pressão na superfície da lâmina, fazendo com que a água ferva em bolhas de vapor. Quando essas bolhas entram em colapso, elas geram ondas de choque que causam erosão acelerada das pás e transmitem vibrações severas à estrutura do casco.
Para mitigar esses riscos, as equipes de engenharia devem exigir uma modelagem abrangente de Dinâmica de Fluidos Computacional (CFD) durante a fase de projeto. Os arquitetos navais realizam Análise de Vibração Torcional (TVA) para garantir que a operação de RPM constante não se alinhe com as frequências ressonantes naturais da linha do eixo. O mapeamento de perfil específico da rota garante que a curva do combinador evite caçambas de cavitação conhecidas, protegendo a hélice e garantindo o conforto da tripulação.
Calcule a porcentagem exata de tempo que a embarcação gastará em sua velocidade projetada versus manobras, navegação lenta ou posicionamento dinâmico para justificar a complexidade mecânica.
Envolva-se com consultores de engenharia naval para realizar a combinação casco-hélice de CFD específica da rota para garantir que a geometria da pá selecionada evite a cavitação destrutiva.
Realize uma avaliação de risco de manutenção do ciclo de vida com base nas capacidades de docagem da sua frota e na disponibilidade de técnicos hidráulicos especializados nas suas regiões de operação.
Avalie a necessidade de geradores de eixo de tomada de força para seus requisitos específicos de carga elétrica para determinar se a operação em RPM constante é obrigatória.
Exija uma Análise de Vibração Torcional (TVA) abrangente durante a fase de arquitetura naval antes de finalizar a especificação de propulsão com o estaleiro.
R: Uma hélice de passo fixo possui pás moldadas em um ângulo permanente e depende da mudança da velocidade do motor para alterar o empuxo. Uma hélice de passo controlável pode girar suas pás no cubo para mudar o empuxo e a direção enquanto o motor funciona a uma velocidade constante.
R: Sim, mas apenas na velocidade e carga específicas do projeto. Como um FPP tem um cubo menor e uma torção de pá otimizada para uma única RPM, ele oferece maior eficiência hidrodinâmica de pico. No entanto, um CPP é mais eficiente numa ampla gama de velocidades variáveis e cargas parciais do motor.
R: Sim, mas para gerar empuxo à ré, o motor principal da embarcação deve ser parado completamente e reiniciado no sentido de rotação reverso. Isso atrasa o tempo de resposta em comparação com um CPP.
R: Grandes embarcações, como graneleiros e petroleiros, passam a maior parte de sua vida operacional viajando a uma velocidade constante em oceanos abertos. Um FPP oferece a mais alta confiabilidade, o menor custo de manutenção e a melhor eficiência de combustível para esse perfil de estado estacionário.
R: Sim. Muitas embarcações maiores que exigem manobras frequentes, como navios de cruzeiro modernos, balsas de passageiros e navios de carga Ro-Ro, utilizam CPPs. Isso melhora a segurança em portas estreitas e permite que eles operem geradores de eixo de tomada de força de velocidade constante.
R: Os CPPs contêm mecanismos hidráulicos internos complexos, rolamentos de lâmina e vedações dentro do cubo. Esses componentes exigem manutenção especializada, aumentam o risco de vazamentos hidráulicos e tornam as revisões da doca seca significativamente mais caras do que a manutenção de um FPP.
