Cavitação de hélice marítima: causas e soluções

Número Browse:0     Autor:editor do site     Publicar Time: 2026-08-24      Origem:alimentado

Inquérito

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button
Cavitação de hélice marítima: causas e soluções

A cavitação de hélices marítimas é uma realidade física destrutiva que degrada superfícies metálicas sólidas através de ondas de choque localizadas. Não é apenas um rastro de bolhas inofensivas atrás de uma embarcação. Essas ondas de choque ocorrem devido a rápidas quedas de pressão e violentas implosões de vapor ao longo da superfície da lâmina. Com o tempo, essas implosões perfuram e corroem gravemente o material da hélice.

Esta questão impacta diretamente as despesas operacionais. A cavitação não tratada leva à perda imediata de empuxo, forte vibração do casco e comprometimento da eficiência da propulsão marítima . Ignorar o problema acelera o desgaste de todo o sistema de transmissão, forçando ciclos de manutenção prematuros.

Resolver isso requer ir além do gerenciamento dos sintomas. Reparos freqüentes de soldagem e retificação não são sustentáveis. Você precisa de intervenções hidrodinâmicas projetadas. Este artigo fornece uma estrutura de avaliação técnica para diagnosticar as causas raízes e selecionar estratégias de mitigação viáveis.

Principais conclusões

  • A cavitação é um problema sistêmico: raramente é apenas um defeito da hélice; muitas vezes é um sintoma de interação casco-hélice incompatível, carregamento inadequado ou campos de esteira abaixo do ideal.

  • O impacto financeiro vai além da hélice: os efeitos secundários da cavitação incluem desgaste prematuro dos rolamentos do eixo, erosão do leme e dos apêndices do casco, aumento do consumo de combustível e atrasos dispendiosos na docagem.

  • As soluções de retrofit oferecem ROI mensurável: tecnologias como aletas da tampa da hélice e projetos de hélice com economia de energia podem mitigar tipos específicos de cavitação e, ao mesmo tempo, melhorar a eficiência hidrodinâmica geral.

  • O diagnóstico baseado em dados é obrigatório: a mitigação eficaz requer análise de Dinâmica de Fluidos Computacional (CFD) e monitoramento de vibração de linha de base para evitar modificações dispendiosas por tentativa e erro.

A mecânica e o custo operacional da cavitação de hélices marítimas

Enquadramento do problema

A cavitação zero é muitas vezes hidrodinamicamente impossível em altas velocidades. Também é economicamente inviável para a maioria das frotas comerciais. Devemos definir limites aceitáveis. Vasos de alto desempenho toleram pequenos rastros de vórtices na ponta. Os graneleiros comerciais exigem um fluxo estável de folhas. O objetivo é gerenciar a zona de implosão. Você deve mantê-lo longe da superfície da lâmina para evitar a degradação do material.

Os engenheiros analisam o número de cavitação para determinar o nível de risco. Este número adimensional relaciona a pressão absoluta local com a pressão de vapor e a velocidade do fluido. Quando o número de cavitação cai abaixo de um limite crítico, formam-se cavidades de vapor. Gerenciar esse limite por meio de perfis operacionais e design de pás é o objetivo principal dos gerentes de frota.

A Física da Implosão

O princípio Bernoulli dita a dinâmica dos fluidos em toda a lâmina. Alta velocidade do fluido ocorre no lado de sucção. Este movimento rápido diminui a pressão localizada. Quando a pressão cai abaixo da pressão de vapor da água, a ebulição começa. Cavidades de vapor se formam rapidamente. À medida que estas cavidades se movem para zonas de maior pressão, elas entram em colapso. Essas implosões violentas e de alta pressão explodem a superfície do metal.

A força destas implosões é impressionante. Microjatos de água disparam em direção à superfície da lâmina em velocidades supersônicas durante a fase de colapso. Este estresse mecânico repetido causa endurecimento por trabalho, microfraturas e eventual perda de material. A corrosão resultante cria uma superfície áspera, que interrompe ainda mais o fluxo e acelera o ciclo de cavitação.

Tipos de cavitação

Diferentes interrupções de fluxo criam perfis de cavitação distintos. Cada um requer uma intervenção hidrodinâmica específica.

  • Tip Vortex: Forma-se nas pontas das lâminas devido ao sangramento por pressão. Muitas vezes visíveis como espirais.

  • Cavitação de Folha: Cobre grandes áreas do lado de sucção. É estável, mas perigoso se cair sobre a lâmina.

  • Cavitação em Nuvem: Fragmentos instáveis ​​que se desprendem da cavitação da folha. Altamente erosivo e destrutivo.

  • Cavitação Raiz: Ocorre perto do hub. Freqüentemente causado por seções grossas da lâmina e ângulos de inclinação acentuados.

Sintomas operacionais e perda de aderência

As embarcações experimentam degradação imediata do desempenho. A hélice perde tração na água. Os operadores sentem isso durante manobras difíceis. A aceleração torna-se lenta. Cargas pesadas de reboque agravam o escorregamento. A rotação do motor aumenta, mas a velocidade da embarcação estagna. Isso indica uma grave quebra de empuxo.

A vibração é outro indicador imediato. À medida que as cavidades de vapor colapsam de forma desigual no disco da hélice, elas criam cargas hidrodinâmicas desequilibradas. Essas cargas são transmitidas através do sistema de eixo, causando vibração perceptível no compartimento de direção traseiro e na casa de máquinas. Com o tempo, esta vibração danifica os rolamentos do tubo de popa e os selos mecânicos.

Quantificando o dano

Os custos de negócios se acumulam rapidamente. Danos de engenharia se traduzem diretamente em perda de receita.

  • A erosão do material da lâmina causa corrosão e fadiga estrutural.

  • Os componentes a jusante sofrem erosão severa. Lemes e suportes sofrem grandes danos.

  • A quebra do empuxo aumenta a taxa de escorregamento. Você queima mais combustível com menos velocidade.

  • Ruído destrutivo de baixa frequência é transmitido através do casco. Isso causa fadiga da tripulação e desgaste mecânico.

Análise Hidrodinâmica de Hélice Marinha

Diagnosticando as causas básicas da cavitação da hélice

RPM excessivo e sobrecarga

Operar fora da curva de potência projetada é perigoso. Empurrar uma embarcação além da velocidade do casco força o deslizamento excessivo. A hélice não consegue morder a água de forma eficaz. Este deslizamento extremo provoca enormes quedas de pressão. A cavitação severa da hélice ocorre inevitavelmente. Motores e adereços devem permanecer compatíveis.

O mau tempo e os estados de alto mar também contribuem para a sobrecarga. Quando uma embarcação inclina fortemente, a hélice pode emergir parcialmente da água, perdendo carga. À medida que submerge novamente, o aumento repentino da carga aumenta a taxa de escorregamento, provocando cavitação intermitente. Os operadores devem ajustar as RPM durante condições climáticas adversas para mitigar esta sobrecarga cíclica.

Dimensionamento inadequado e incompatibilidade de passo

Relações incorretas entre diâmetro e passo prejudicam o desempenho. A área inadequada da lâmina força as lâminas individuais a trabalharem mais. Eles carregam cargas localizadas excessivas. Isto sobrecarrega o diferencial de pressão. A água vaporiza rapidamente sob estas condições. O dimensionamento adequado distribui a carga de impulso uniformemente por todo o disco da hélice.

Uma hélice com muito passo arrastará o motor, impedindo-o de atingir sua rotação nominal. Isto cria cargas de alto torque em velocidades mais baixas, uma condição primordial para cavitação de raízes e folhas. Por outro lado, hélices com inclinação inferior permitem que o motor acelere excessivamente, levando a altas velocidades de ponta e severa cavitação de vórtice de ponta.

Irregularidades do Wake Field

A água raramente flui perfeitamente no disco da hélice. Os apêndices e escoras do casco interrompem o fluxo. Os designs contundentes da popa criam sombras turbulentas. Isso causa distribuição desigual de pressão ao longo do arco rotacional. As lâminas passam por zonas de alta e baixa velocidade. Este carregamento cíclico desencadeia flashes de cavitação intermitentes.

A fração de esteira varia significativamente dependendo do formato do casco. Navios de formato completo, como os petroleiros, têm um campo de esteira muito irregular em comparação com navios de formato fino, como os contratorpedeiros navais. Os engenheiros usam dutos de equalização de esteira ou estatores de pré-redemoinho para condicionar o fluxo de água antes que ele atinja a hélice, reduzindo a gravidade dessas irregularidades.

Imperfeições de superfície

Danos físicos menores atuam como um catalisador. Dings de detritos criam separação de fluxo. O crescimento marinho perturba a camada limite. Trabalhos de reparo deficientes deixam superfícies irregulares. Essas imperfeições atuam como locais de nucleação. Bolhas de vapor se formam facilmente nesses pontos ásperos.

O polimento subaquático regular é essencial. Manter um acabamento superficial liso (normalmente escala Rubert A ou B) atrasa o início da cavitação. Mesmo uma fina camada de limo pode aumentar o arrasto de fricção e alterar a distribuição de pressão o suficiente para desencadear corrosão localizada em uma lâmina saudável.

Cavitação da Hélice vs. Ventilação

Você deve distinguir entre esses dois fenômenos. A verdadeira cavitação é a vaporização induzida por pressão. A ventilação envolve puxar o ar atmosférico para o caminho da hélice. A ventilação acontece em curvas fechadas ou correntes de ar rasas. Suas vias de diagnóstico diferem completamente. Soluções mecânicas para um não resolverão o outro.

A ventilação muitas vezes soa como um excesso repentino de rotação do motor, acompanhado por uma perda completa de empuxo. A cavitação é geralmente caracterizada por um ruído estrondoso ou crepitante contínuo, como cascalho passando pela hélice. Placas antiventilação podem resolver o primeiro, mas o redesenho hidrodinâmico é necessário para o segundo.

Avaliando soluções projetadas e estratégias de mitigação

Atualizando para um projeto de hélice com economia de energia

A geometria moderna da lâmina atrasa o início de implosões de vapor. A integração de uma hélice economizadora de energia utiliza projetos de alta inclinação. Perfis de rake personalizados suavizam os ciclos de carregamento. Aumentar a proporção da área da lâmina distribui a carga. No entanto, você deve equilibrar isso. Uma área mais alta aumenta o arrasto friccional. Você troca um leve arrasto por uma enorme resistência à cavitação.

A usinagem CNC avançada permite distribuições complexas de passos variáveis. Ao descarregar as pontas das pás e concentrar o impulso mais próximo do cubo, os projetistas podem reduzir significativamente a cavitação dos vórtices das pontas. Esses perfis personalizados são adaptados ao campo de esteira específico da embarcação, garantindo desempenho ideal em todo o perfil operacional primário.

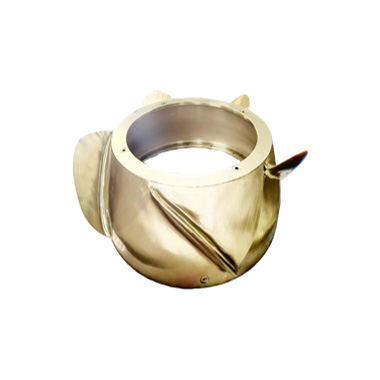

Retrofits hidrodinâmicos: aletas da tampa do chefe da hélice

A cavitação do vórtice do cubo destrói os lemes. A instalação das aletas da tampa da hélice fornece uma solução direta. Essas aletas quebram o vórtice concentrado atrás do cubo. Eles difundem a energia destrutiva. Isso elimina uma importante fonte de erosão. Também recupera energia rotacional. Você pode aumentar a eficiência geral em 2% a 5%.

A instalação destes dispositivos é simples e muitas vezes pode ser concluída durante um período padrão de docagem sem remover a hélice. As aletas são alinhadas com o turbilhonamento para capturar o fluxo rotacional que sai das raízes das pás, convertendo a energia desperdiçada em impulso para frente e, ao mesmo tempo, neutralizando o núcleo de baixa pressão do vórtice do cubo.

Abordando a redução da vibração da hélice

A vibração destrói as vedações do eixo e os rolamentos. A redução eficaz da vibração da hélice requer modificações no bordo de fuga. Bordas anti-canto gerenciam a liberação de vórtices. Eles reduzem a vibração da frequência da lâmina. O equilíbrio dinâmico também é crítico. A usinagem com tolerância padrão ISO garante uma rotação suave. Isso impede que vibrações harmônicas percorram o sistema de transmissão.

A análise de vibração usando acelerômetros montados no casco pode identificar a frequência exata da perturbação. Se a frequência corresponder à taxa de passagem das pás (RPM multiplicado pelo número de pás), a hélice é a provável culpada. A modificação da geometria do bordo de fuga altera a frequência de desprendimento, afastando-a das frequências ressonantes naturais da estrutura do casco.

Estrutura para selecionar a estratégia de mitigação correta

Dimensões de Avaliação

Os tomadores de decisão devem avaliar as soluções com base no tipo de embarcação. Os graneleiros de baixa velocidade têm necessidades diferentes dos ferries de alta velocidade. Os barcos de trabalho exigem designs robustos e resistentes a danos. Analise seu perfil operacional antes de se comprometer com alterações de hardware.

Tipo de embarcação

Risco de cavitação primária

Mitigação Recomendada

Resultado Esperado

Graneleiro

Hub Vortex / Raiz

Barbatanas de capital de hélice

Maior eficiência, redução da erosão do leme

Balsa de alta velocidade

Planilha/Nuvem

Hélice personalizada de alta inclinação

Início retardado da cavitação, condução mais suave

Barco de reboque pesado

Vórtice de Ponta/Sobrecarga

Maior proporção de área da lâmina

Melhor aderência, taxa de deslizamento reduzida

Destruidor Naval

Ponta Vortex / Ruído

Equalização de pitch/wake variável

Assinatura acústica reduzida, início atrasado

Escalabilidade e adoção de frota

Analise cuidadosamente a relação custo-benefício. A modernização de embarcações existentes é muitas vezes altamente eficaz. Adicionar um PBCF durante a doca seca de rotina é escalonável. O comissionamento de uma hélice totalmente otimizada e usinada sob medida requer mais capital. Avalie a idade da sua frota e a vida útil restante.

Para embarcações mais antigas, modificações simples, como retificação do bordo de fuga ou instalação de um duto de equalização de esteira, oferecem o melhor retorno do investimento. Para novas construções ou embarcações que passam por grandes reformas, investir em um pacote de propulsão totalmente otimizado com base em extensas análises de CFD proporciona os menores custos operacionais a longo prazo.

Conformidade regulatória

A mitigação da cavitação está alinhada com a conformidade ambiental. A redução do ruído irradiado debaixo de água está a tornar-se uma prioridade. Melhorar a eficiência do combustível é obrigatório. Essas atualizações ajudam a atender aos regulamentos EEDI/EEXI e CII da IMO. A propulsão eficiente reduz a sua pegada de carbono.

As autoridades portuárias estão a implementar cada vez mais restrições ao ruído para proteger a vida marinha. Embarcações com cavitação severa geram altos níveis de ruído de banda larga. Atualizar seu sistema de propulsão para minimizar a cavitação não apenas economiza combustível, mas também garante a conformidade com essas regulamentações ambientais emergentes, reduzindo potencialmente as taxas portuárias.

Realidades de implementação e riscos de adoção

Compensações Conceituais

Projetar uma hélice totalmente imune à cavitação é impraticável. Muitas vezes resulta em uma lâmina enorme e ineficiente. Isso reduz drasticamente a velocidade máxima. Isso arruína a economia de combustível. Você deve aceitar um compromisso. Administre as implosões em vez de tentar eliminá-las totalmente.

Aumentar a proporção da área da lâmina reduz a carga por polegada quadrada, atrasando a cavitação. No entanto, o aumento da área superficial gera mais arrasto de fricção na pele. Os engenheiros devem encontrar o ponto ideal onde a redução no arrasto de cavitação compensa o aumento no arrasto de fricção, otimizando a eficiência geral para a velocidade de cruzeiro da embarcação.

O risco de reparos de band-aid

Soldar e retificar repetidamente suportes cavitados é perigoso. Não aborda a causa raiz hidrodinâmica. A retificação manual altera a geometria do perfil da lâmina. Isso destrói a distribuição original do tom. Isso geralmente piora o problema com o tempo. A carga localizada torna-se mais severa.

Quando forem necessárias reparações, estas devem ser realizadas por técnicos certificados utilizando modelos precisos. A área reparada deve ser restaurada à geometria original do projeto. Simplesmente preencher os buracos com metal de solda e lixar suavemente apenas deslocará a zona de cavitação para uma parte diferente da lâmina, muitas vezes causando degradação mais rápida.

Mitigação por meio de simulação

Não adivinhe as modificações de hardware. Invista primeiro na digitalização 3D. Conduza uma análise completa do campo de esteira. Execute a modelagem CFD antes de cortar metal. A simulação isola as quedas de pressão exatas. Isso prova o conceito antes de você gastar capital em mudanças físicas.

O software CFD moderno pode prever com precisão o início e a extensão da cavitação. Ao simular a hélice operando no campo de esteira real do casco, os engenheiros podem testar virtualmente vários projetos de pás. Este processo iterativo garante que a hélice física final funcionará exatamente como esperado, eliminando o risco de modificações dispendiosas por tentativa e erro.

Conclusão

A cavitação de hélices marítimas continua a ser um desafio hidrodinâmico solucionável. Você deve isolar o tipo específico e a causa da queda de pressão. O diagnóstico preciso evita desperdício de capital. Priorize primeiro os ajustes operacionais não invasivos. Conduza uma análise completa do campo de esteira.

Implemente retrofits direcionados, como aletas salientes, quando aplicável. Reserve a substituição completa da hélice para casos de incompatibilidade grave. O desgaste em fim de vida também justifica a substituição completa. Siga as seguintes etapas para resolver seus problemas de propulsão:

  1. Agende uma avaliação hidrodinâmica profissional para identificar o tipo específico de cavitação que afeta sua embarcação.

  2. Solicite uma análise CFD de sua configuração atual para mapear o campo de esteira e a distribuição de pressão.

  3. Consulte um engenheiro naval para avaliar opções de modernização com economia de energia adaptadas ao seu perfil operacional.

  4. Implemente um cronograma rigoroso de manutenção subaquática para manter as superfícies das lâminas lisas e livres de crescimento marinho.

Perguntas frequentes

P: Qual é a principal causa da cavitação das hélices marítimas?

R: É causado pela queda de pressão localizada abaixo da pressão de vapor da água. A alta velocidade da lâmina cria esta queda de pressão. A água ferve, formando bolhas de vapor que implodem violentamente na superfície do metal.

P: Como a cavitação da hélice afeta diretamente a eficiência da propulsão marítima?

R: Isso interrompe o fluxo suave da água sobre as lâminas. Isso causa quebra de empuxo e aumenta a taxa de escorregamento. O motor queima mais combustível para manter a mesma velocidade da embarcação.

P: Qual é a diferença entre cavitação da hélice e ventilação da hélice?

R: A cavitação é a vaporização da água induzida por pressão. A ventilação ocorre quando o ar atmosférico é aspirado da superfície para as pás da hélice, geralmente durante curvas fechadas ou em águas rasas.

P: A instalação das aletas da tampa da hélice pode eliminar totalmente a cavitação?

R: Eles não podem eliminar todos os tipos. No entanto, eles são altamente eficazes na quebra da cavitação do vórtice central. Isto elimina a erosão no leme e recupera a energia rotacional perdida.

P: Como a cavitação danifica os componentes a jusante, como o leme?

R: A implosão violenta de bolhas de vapor cria ondas de choque. Quando a cavitação da nuvem ou do vórtice central colapsa contra o leme ou os suportes, ela explode o metal, causando corrosão severa e fadiga estrutural.

P: Quais são os métodos mais eficazes para redução da vibração da hélice causada pela cavitação?

R: Modificar as bordas finais com perfis anti-cantagem ajuda a gerenciar a liberação de vórtices. Garantir que a hélice atenda às rigorosas tolerâncias do padrão ISO e ao balanceamento dinâmico também reduz as vibrações harmônicas.
