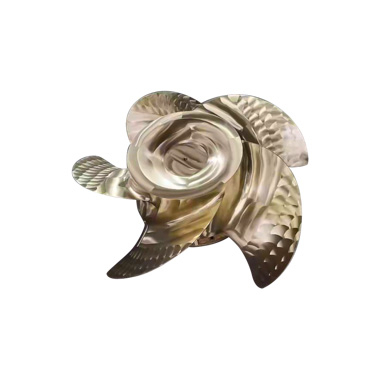

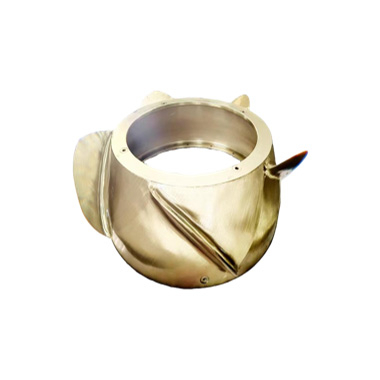

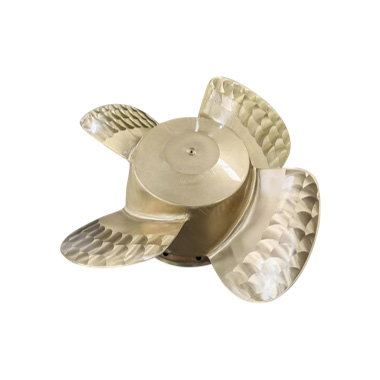

Uma hélice Boss Cap Fin, também conhecida como PBCF ou Hub Vortex Absorbed Fins, é instalada atrás do cubo da hélice para ajudar a reduzir a perda de energia do vórtice do cubo e melhorar o campo de fluxo atrás da hélice. Para embarcações que planejam atualizações de eficiência de propulsão, ele pode ser considerado um dispositivo compacto de economia de energia marítima para aplicações de hélices de passo fixo.
Hélice Co. de Zhenjiang JinYe, Ltd. fabrica aletas de tampa de hélice personalizadas usando material Ni-Al Bronze Cu3. Os produtos podem ser fabricados de acordo com desenhos da hélice, dimensões do cubo, tipo de embarcação, requisitos operacionais e necessidades de projeto relacionadas à classificação.
Por que usar uma barbatana de hélice Boss?
Reduz a perda de energia do Hub Vortex
Durante a rotação da hélice, parte da energia do fluxo pode ser perdida no vórtice formado atrás do cubo da hélice. Um Propeller Boss Cap Fin foi projetado para enfraquecer esse vórtice do cubo e guiar o fluxo de água de maneira mais suave atrás da hélice.
Apoia a melhoria da eficiência da propulsão
Ao melhorar o fluxo em torno da área do cubo da hélice, um PBCF pode ajudar a reduzir a perda desnecessária de energia e apoiar um melhor uso da potência de propulsão. O efeito real depende da geometria da hélice, do perfil operacional da embarcação, das condições de instalação e do método de verificação.
Opção compacta de modernização com economia de energia
Em comparação com as principais modificações do sistema de propulsão, uma aleta saliente é um apêndice relativamente compacto. Pode ser considerado durante a substituição de hélices, manutenção de embarcações, planejamento de doca seca ou projetos de atualização de eficiência energética.
Adequado para sistemas de hélice de passo fixo
A categoria Propeller Boss Cap Fin da JinYe está posicionada para aplicações marítimas de economia de energia FPP. Ele pode ser personalizado de acordo com o cubo da hélice existente, número da pá, direção de rotação e condição de operação da embarcação.
Como o PBCF funciona por trás da hélice
Uma tampa de ressalto padrão pode permitir que um vórtice central concentrado se forme atrás da hélice. Este vórtice pode perturbar o turbilhão e reduzir o uso efetivo da energia da hélice. Um Propeller Boss Cap Fin adequadamente projetado adiciona aletas ao redor da tampa para ajudar a controlar esse fluxo.
O objetivo não é aumentar a potência do motor, mas melhorar a forma como o fluxo de água sai da área do cubo da hélice. Quando o projeto corresponde à hélice, o dispositivo pode contribuir para um fluxo de esteira mais suave, menor perda de energia e maior eficiência de propulsão.
| Foco no design | Propósito |
| Redução de vórtice do hub | Ajuda a enfraquecer o vórtice atrás da tampa da hélice |
| Orientação de fluxo | Suporta fluxo de água mais suave após a hélice |
| Arranjo de barbatana personalizado | Corresponde ao número da pá da hélice, direção de rotação e geometria do cubo |
| Material de bronze marinho | Suporta durabilidade da água do mar e serviço subaquático |
| Fabricação baseada em desenho | Melhora o ajuste com a hélice existente e o arranjo do eixo |
Material e Design Personalizado
Ni-Al Bronze Cu3 é comumente usado para apêndices de hélices marítimas porque oferece boa resistência, resistência à corrosão e durabilidade em ambientes de água do mar. Para um Propeller Boss Cap Fin, a confiabilidade do material e o ajuste dimensional são importantes porque a peça funciona diretamente atrás da hélice rotativa.
O design personalizado pode considerar:
Diâmetro da hélice
Dimensões do cubo
Número da lâmina
Direção de rotação
Tipo de embarcação
Faixa de velocidade operacional
Requisitos de materiais
Requisitos relacionados à classificação
Condições de instalação e manutenção
Esses detalhes ajudam a determinar o tamanho da tampa, o arranjo das aletas, os requisitos de usinagem e a especificação do produto final.
Aplicações de aletas de hélice Boss Cap
Navios de carga
O PBCF pode ser considerado para embarcações com rotas operacionais regulares onde a melhoria da eficiência da propulsão faz parte do plano de poupança de energia.
Graneleiros
Para embarcações com ciclos de viagem longos, a redução da perda de energia do vórtice central pode apoiar a melhoria da economia de combustível ao longo do tempo.
Petroleiros
Aletas de tampa de ressalto personalizadas podem ser discutidas para sistemas de hélice de passo fixo usados em operações marítimas de carga pesada.
Navios porta-contêineres
Um Propeller Boss Cap Fin pode ser avaliado para embarcações onde a eficiência da hélice e o controle de custos operacionais são importantes.
Barcos de trabalho e embarcações de engenharia
Os apêndices duráveis de Ni-Al Bronze podem suportar embarcações que exigem componentes subaquáticos confiáveis para condições de serviço exigentes.
Projetos de retrofit e substituição
Os produtos PBCF podem ser planejados durante a manutenção da hélice, substituição, reparo em doca seca ou trabalho de atualização da eficiência da propulsão.
Fabricação e Controle de Qualidade
JinYe oferece suporte à produção de Propeller Boss Cap Fin com fundição, usinagem, verificação de material, inspeção dimensional e embalagem padrão de exportação. O controle de qualidade pode incluir análise de composição química, inspeção de superfície, verificação dimensional, verificações de encaixe e inspeção não destrutiva de acordo com os requisitos do pedido.
A categoria de produto suporta material Ni-Al Bronze Cu3, especificações personalizadas, suporte ao sistema de gerenciamento ISO9001 / ISO14001 / ISO45001 e discussão de projetos envolvendo as principais sociedades de classificação, como DNV, ABS, RS, RINA, BV, KR, BKI e CCS.
Notas de eficiência energética e conformidade
Um Propeller Boss Cap Fin pode fazer parte do plano de melhoria de economia de energia de uma embarcação, especialmente quando o objetivo é reduzir a perda de vórtices no cubo e melhorar a eficiência da propulsão. Contudo, os resultados de poupança de combustível não devem ser tratados como uma percentagem fixa sem uma análise específica do navio.
O desempenho do EEXI e do CII depende do perfil técnico e operacional completo da embarcação, incluindo tipo de navio, motor principal, velocidade, capacidade de carga, padrão de operação, uso de combustível e método de cálculo verificado. Os armadores devem avaliar a conformidade com engenharia marítima qualificada, classe ou suporte regulatório.
Suporte de barbatana de chefe de hélice personalizado
Para um projeto PBCF personalizado, os compradores podem fornecer desenhos da hélice, dimensões do cubo, número da pá, direção de rotação, tipo de embarcação, velocidade operacional e requisitos relacionados à classificação. Com base nesses detalhes, JinYe pode discutir a seleção de materiais, arranjo de aletas, usinagem, inspeção, embalagem e entrega.
O suporte personalizado pode incluir:
Aletas da tampa do chefe da hélice Ni-Al Bronze Cu3
Aletas Absorvidas Hub Vortex
Fabricação de dispositivos de economia de energia FPP
Dimensões personalizadas da tampa e layout das aletas
Usinagem baseada em desenho
Embalagem de exportação e suporte à documentação do projeto
Perguntas frequentes
O que é uma hélice Boss Cap Fin?
Um Propeller Boss Cap Fin é um apêndice de economia de energia instalado atrás do cubo da hélice. Ele foi projetado para reduzir a perda de energia do vórtice do cubo e melhorar o fluxo atrás da hélice.
Como o PBCF melhora a eficiência da propulsão?
Ajuda a enfraquecer o vórtice do cubo atrás da tampa da hélice. Quando adequadamente projetado e combinado com a hélice, pode suportar um fluxo de água mais suave e reduzir a perda desnecessária de energia.
O PBCF pode garantir 5% de economia de combustível?
Nenhuma percentagem fixa de poupança de combustível deverá ser garantida sem uma análise específica do navio. Os resultados reais dependem do tipo de embarcação, geometria da hélice, velocidade operacional, condição de instalação e método de verificação.
As barbatanas Propeller Boss Cap podem suportar melhorias EEXI ou CII?
Um PBCF pode apoiar um plano de melhoria de poupança de energia, mas não garante automaticamente a conformidade com EEXI ou CII. A conformidade deverá ser avaliada com base nos dados técnicos e operacionais completos da embarcação.
Que material é usado para as barbatanas Jinye Propeller Boss Cap?
JinYe comumente usa Ni-Al Bronze Cu3 para aletas de tampa de hélice porque é adequado para serviços subaquáticos marinhos e componentes relacionados a hélices.
O produto pode ser personalizado a partir de desenhos?
Sim. As dimensões da tampa do ressalto, o arranjo das aletas, o material, os requisitos de usinagem e a embalagem podem ser personalizados de acordo com os desenhos da hélice e os requisitos do projeto.
Para aletas de tampa de propulsor personalizadas, aletas absorvidas de vórtice de cubo, seleção de material ou suporte de cotação de projeto, por favor entre em contato com nossa equipe com os desenhos da hélice e informações da embarcação.
